Varenummer: 3237623

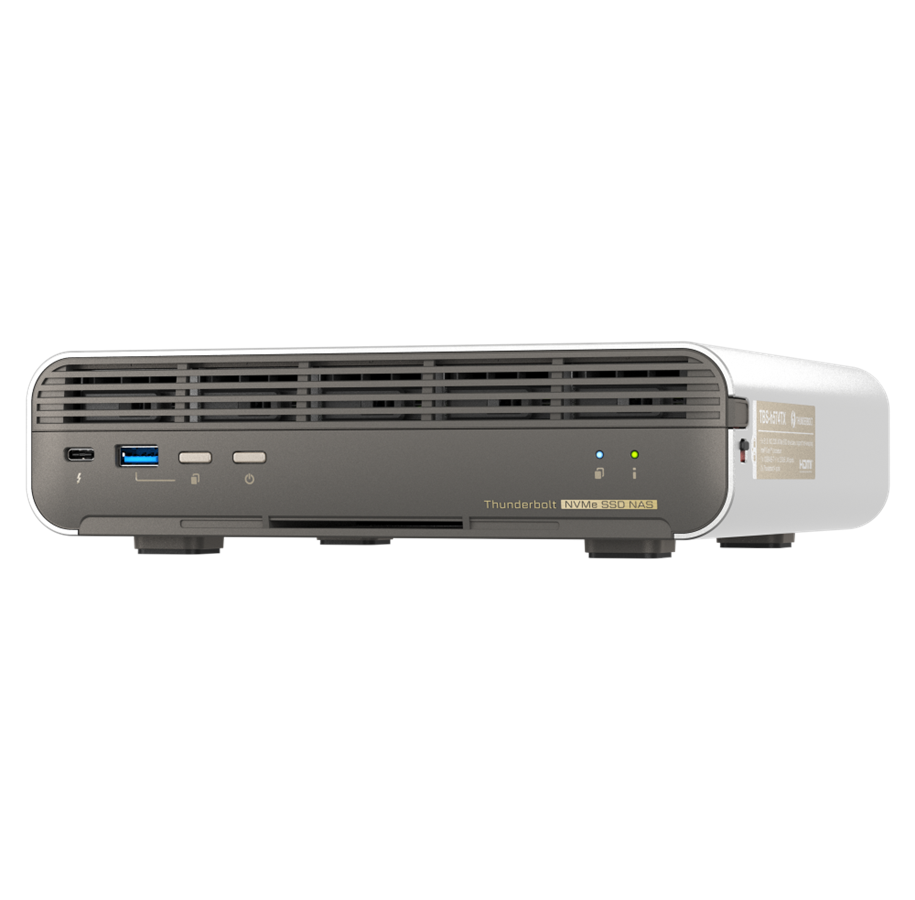

QNAP TBS-h574TX-i5-16G NASbook - NAS-Server

NAS-server med en 12-core Intel Core i5-processor, 16 GB RAM, fem hot-swap all-flash-bays og multi-gigabit plus Thunderbolt 4-tilslutning for høj gennemstrømning til lagring og tjenester.

QNAP NASbook kombinerer et kompakt 5-bay all-flash-design med virksomheds-grade funktioner og fleksibel lagringsstyring, hvilket gør det velegnet til multi-bruger arbejdsbelastninger og intensive filservices.

  • Intel Core i5-1340PE (12 kerner) med op til 4.5 GHz turbo-ydeevne
  • 16 GB RAM installeret (16 GB understøttet) for responsiv multitasking
  • Multi-gigabit netværk: 10GbE, 5GbE, 2.5GbE samt to Thunderbolt 4-porte
  • Fleksibel RAID-understøttelse (JBOD, RAID 0/1/5/6/10/50/60), hot-spare, RAID-udvidelse og migration
  • Kører QNAP QuTS hero h5.1.3 eller QTS 5.1.3; inkluderer McAfee Antivirus og IronWolf Health Management
  • Avancerede funktioner såsom hardwarekryptering, indbygget transkodning, SSD-caching og snapshot-værktøjer
  • Lavt driftstræk (omkring 46 W) med ekstern strømforsyning

Ideel til teams og powerbrugere, der har brug for hurtig, pålidelig centraliseret lagring med omfattende databeskyttelse og netværkstjenester.
19.561,00 kr. 15.648,80 kr. ekskl. moms
Gratis fragt (privatkunde)
Fjernlager, 4-5 dages levering

Lagerstatus i vores Pick-up Points

  • Aarhus (0 stk.)

    Ikke på lager

  • København (0 stk.)

    Ikke på lager

Producent
Varenummer
3237623
Model
TBS-H574TX-I5-16G
Ean
4711103084519
Til producentens hjemmeside
Produktbeskrivelse
QNAP TBS-H574TX - NAS-server
Enhedstype
NAS-server
Vært Tilslutning
2.5 Gigabit Ethernet / 10 Gigabit Ethernet
Installeret udstyr/antal moduler
0 (installeret) / 5 (maks.)
Dimensioner (B x D x H)
12.5 cm x 19.9 cm x 6 cm
Vægt
2.24 kg ()
Processor
1 x Intel Core i5 1340PE (12-core)
Controller for lagring
RAID RAID JBOD, 0, 1, 10, 5, 50, 6, 60, 60 hot spare
Netværk
10GbE, 5GbE, 2.5GbE, 100Mb LAN, 1GbE
Præstation
Samtidige forbindelser (CIFS): 1500
RAM
16 GB
Effekt
AC 100-240 V
Operativsystem til lagring
QNAP QuTS hero h5.1.3 / QTS 5.1.3
Systemkrav
Apple macOS 10.10 eller senere, Ubuntu 14.04, CentOS 7.0, Red Hat Enterprise Linux 6.6, SuSE Linux 12 eller nyere, IBM AIX 7, Oracle Solaris 10 eller senere, Microsoft Windows 7 / 8 / 10 / 11, Microsoft Windows Server 2008 R2, Microsoft Windows Server 2012, Microsoft Windows Server 2012 R2, Microsoft Windows Server 2016, Microsoft Windows Server 2019, Microsoft Windows Server 2022

Generelt

Enhedstype
NAS-server
Vært Tilslutning
2.5 Gigabit Ethernet / 10 Gigabit Ethernet
Installeret udstyr/antal moduler
0 (installeret) / 5 (maks.)
Bredde
12.5 cm
Dybde
19.9 cm
Højde
6 cm
Vægt
2.24 kg ()
Indbygget udstyr
LED-panel

Processor / Hukommelse

Antal installerede processorer
1 x Intel Core i5 1340PE
Antal kerner
12-core
Maks. antal understøttet
1
Max Turbo Speed
4.5 GHz
RAM
16 GB (installeret) / 16 GB (understøttet)
Installeret flashhukommelse
5 GB

Controller for lagring

Type
RAID
RAID-niveau
JBOD, RAID 0, RAID 1, RAID 10, RAID 5, RAID 50, RAID 6, RAID 60, RAID 60 hot spare

Netværk

Dataforbindelsesprotokol
10GbE, 5GbE, 2.5GbE, 100Mb LAN, 1GbE
Netværks/overføselsprotokol
IPv4, IPv6, PPTP, L2TP, IPSec, OpenVPN, WireGuard, QBelt, QuFTP
Protokol til fjernadministration
SNMP 2, SNMP 3, SFTP, TFTP, SSH, Telnet, HTTP, HTTPS
Netværkservicekompatibilitet
Apple File Protocol (AFP), FTP, Server Message Block (SMB), Microsoft CIFS, Network File System v3 (NFS v3), Network File System v4 (NFS v4)
Præstation
Samtidige forbindelser (CIFS): 1500
Egenskaber
Flydende punkt-enhed, Encryption Engine, indbygget hardware transcoding, Jumbo Frames support, USB One Touch Copy, nulstillingsknap, 2 blæsere, indbygget summer, Storage Pool, SED Storage Pool, JBOD Expansion, VJBOD Cloud, iSCSI service, fiberkanaltjeneste, file-based iSCSI LUN, block-based iSCSI LUN, LUN-kortlægning, LUN-maskering, WWPN Aliases Import/Export, FC Port Group, FC Port Binding, MPIO, online LUN-kapacitetsforlængelse, LUN snapshot, auto-niveauinddeling, RAID Level Migration, RAID Expansion, Storage Pool Expansion, RAID Hot Spare, RAID Group, EXT4 filsystem, Disk, Enclosure Locate, Disk S.M.A.R.T. Scan, Disk S.M.A.R.T. Data Migration, Secure Erase, SSD-pynt, SSD life estimation, Disk Roaming, Disk Standby, Volume Snapshot, Snapshot Retention Policy, Self-serve Snapshot Recovery, Application Consisted Snapshot, Snapshot Full Clone, Snapshot Replica / Vault, SSD read-only Cache, SSD read-write cache, SSD write-only cache, SSD-profileringsværktøj, External Device Management, MTP, domain security, Domain Controller, Windows ACL, Resource Monitor, Smart Fan, plan til/fra, Virtual Switch, port-trunking, VLAN-understøttet, DHCP server, security counselor, malware remover, 2-step verification, Allow/Deny List, Access Protection, Service-binding, firewallbeskyttelse, Windows ODX, Qsync, HybridMount, hybrid backup-synkronisering, Hyper Data Protector, Boxafe, Qsirch, QuMagie, analyse af antivirus, QVPN Service, HD Station, LDAP server, SQL Server, Qfiling, mediestreaming-tilføjelse, QmailAgent, QuWAN, DA Driver Analyzer, RADIUS support, filstation, FTP server, Object Storage
Krypterings algoritme
FIPS 140-2, 256-bit AES, TLS 1.0, TLS 1.1, TLS 1.2, TLS 1.3

Ekspansion / Konnektivitet

Udvidelses-båse
5 (total) / 5 (fri) x hot-swap
Ekspansionsåbninger
5 (total) / 0 (fri) x PCI Express 3.0 x2
5 (total) / 5 (fri) x M.2 2280
Interface
1 x 2.5 Gigabit Ethernet
1 x Ethernet 10Gb
2 x Thunderbolt 4
1 x USB 2.0 - Type A
2 x USB 3.2 Gen 2 - Type A
1 x HDMI-udgang

Diverse

Medfølgende ledninger
1 x netværkskabel
Inkluderet tilbehør
Strømkabel

Effekt

Strømenhed
Ekstern strømadapter
Nødvendig spænding
AC 100-240 V
Strømforbrug ved drift
46 Watt
Strømforsyning
120 Watt

Programmer / Systemkrav

Operativsystem til lagring
QNAP QuTS hero h5.1.3 / QTS 5.1.3
Med software
McAfee AntiVirus, IronWolf Health Management
OS nødvendig
Apple macOS 10.10 eller senere, Ubuntu 14.04, CentOS 7.0, Red Hat Enterprise Linux 6.6, SuSE Linux 12 eller nyere, IBM AIX 7, Oracle Solaris 10 eller senere, Microsoft Windows 7 / 8 / 10 / 11, Microsoft Windows Server 2008 R2, Microsoft Windows Server 2012, Microsoft Windows Server 2012 R2, Microsoft Windows Server 2016, Microsoft Windows Server 2019, Microsoft Windows Server 2022

Miljømæssige parametre

Min. driftstemperatur
0 °C
Maks. driftstemperatur
40 °C
Fugtighedsgrad ved brug
5 - 95% RH (non-condensing)
