Schneider Electric Zelio kontrolrelæ for måling af underspænding eller overspænding 65..260 VAC 1 C/O 5A

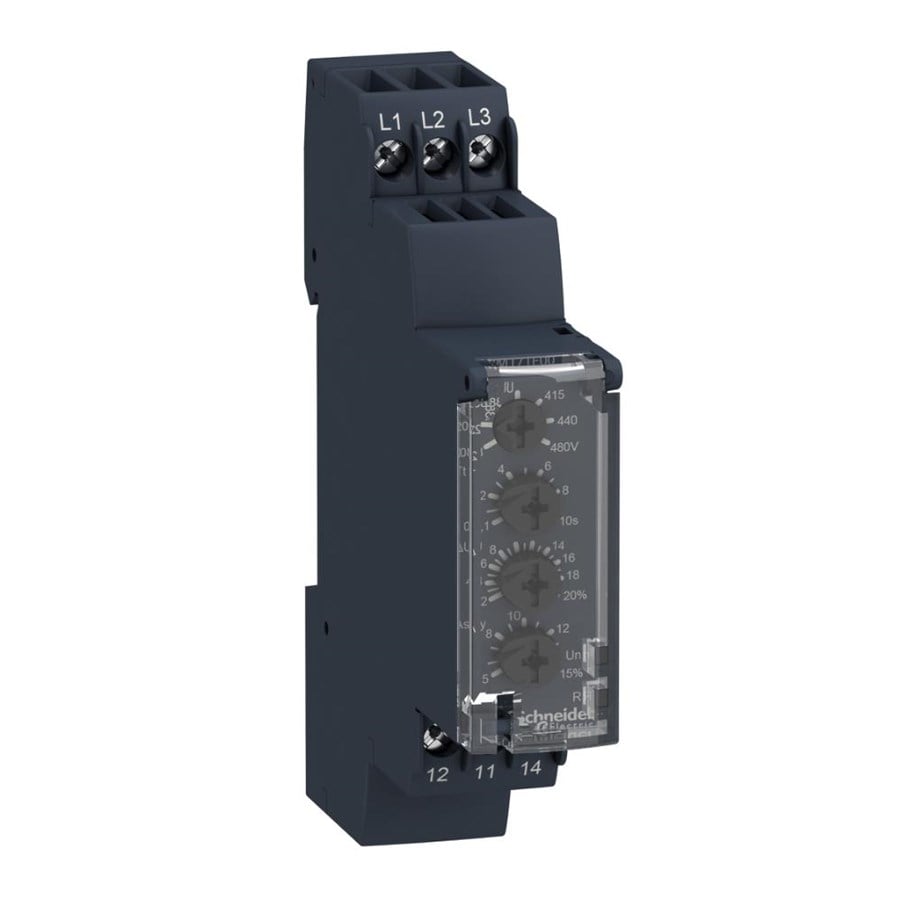

Zelio kontrolrelæ for måling af underspænding eller overspænding 65..260 VAC 1 C/O 5A Produkt beskrivelse: Zelio RM17 er en serie af kompakte kontrolrelæer der let kan monteres på en DIN skinne.Serien fås til enten til 1-fasede eller 3-fasede applikationer og kan anvendes til at måle spænding, strøm eller fasebrud/fasefølge og asymmetri.Med en bredde på kun 17,5 mm. optager de kun meget lidt plads på DIN-skinnen ligesom de passer under en afdækning på en gruppetavle.RM17UAS15 er et kontrolrelæ til enten overspænding eller underspænding for 65..260 VAC/DC.Målingen sker direkte på A1 og A2 terminalerne på toppen af relæet og i bunden sidder kontaktsættet.På fronten er der 4 justeringsskruer der anvendes til at indstille kontrolrelæet:Den første skrue vælger om funktionen på relæet skal være enten overspænding eller underspænding.Derudover er der mulighed for at benytte en memory funktion, der gør at relæet skal have frataget forsyningen for at blive nulstillet.Den anden skrue justerer grænseværdien fra 65..260 VAC/DC.Den tredje skrue indstiller hysteresen fra 5..20%Den fjerde skrue indstiller en tidsforsinkelse der forsinker indkoblingen fra 0,1..10 sekunder.Kontrolrelæet har 1 C/O udgang der kan belastes med op til 5A. På fronten af relæet er der 2 lysdioder. Den grønne lysdiode indikerer at der forsyning på relæet og den gule lysdiode indikerer at relæudgangen er aktiveret.
